研究概述
 Small

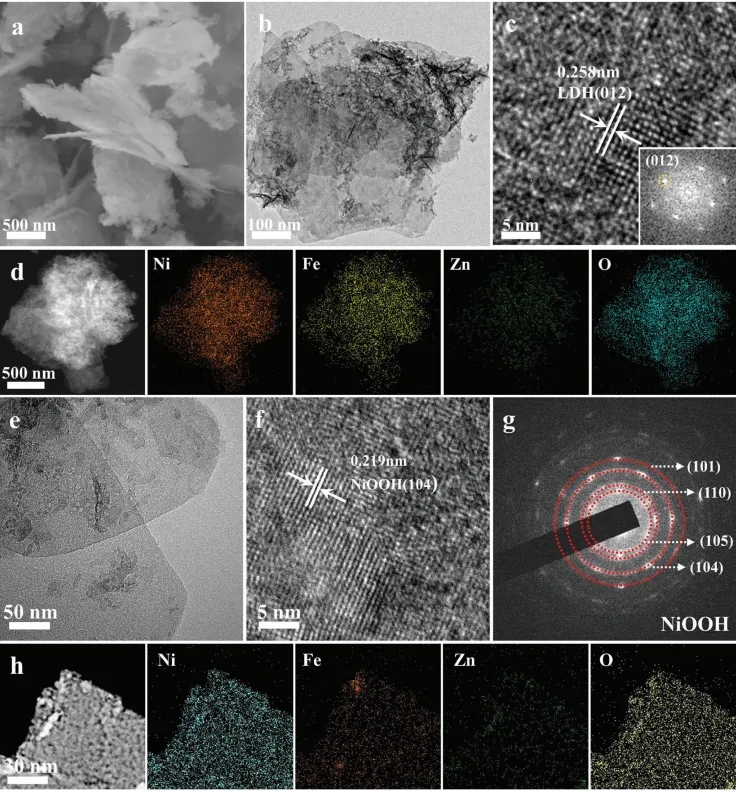

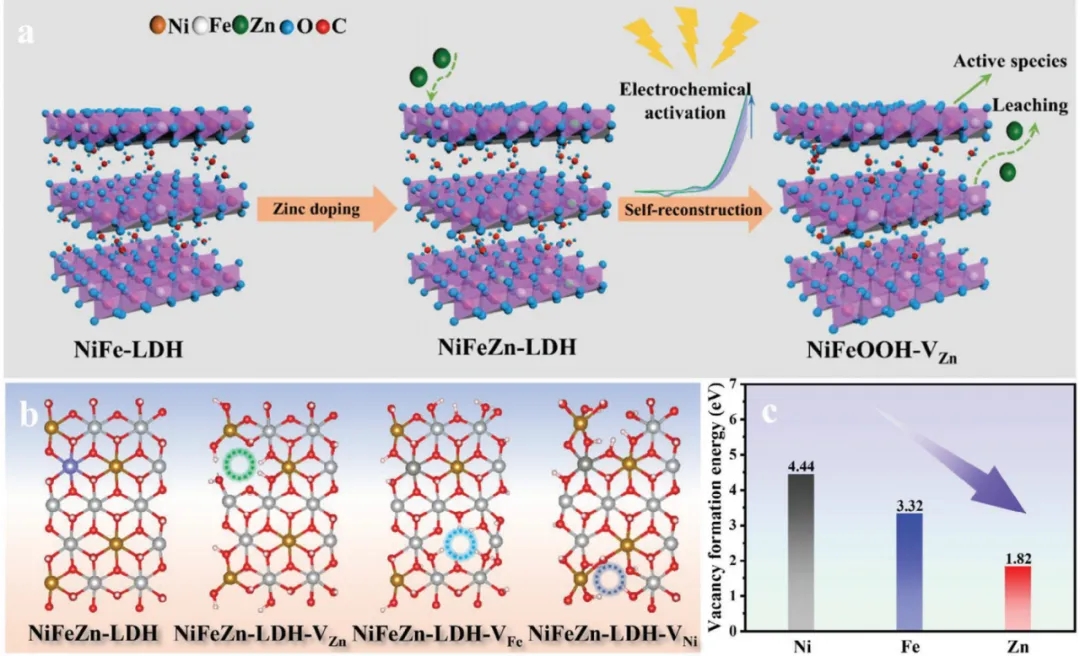

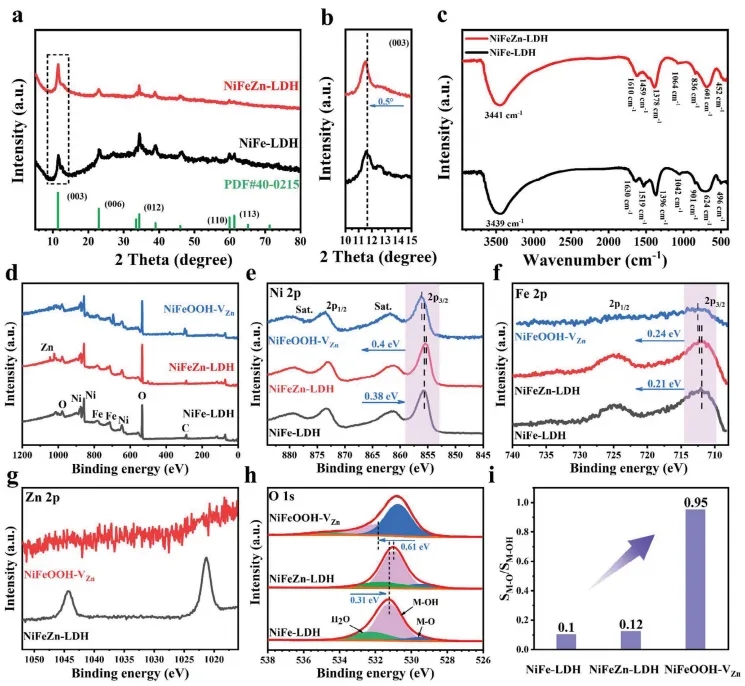

通过重构来优化活性中心被认为是构建高性能氧还原反应（OER）催化剂的关键。在此，报告了一种简单快速的原位浸出策略，促进NiFe层状双氢氧化物（LDHs）催化剂的自我重构。通过一种简便的一步水热法提前引入微量的Zn掺杂剂，随后在电化学活化过程中进行浸出，可以显著降低NiFeOOH活性中心的形成潜力，从而使得深层自重构形成丰富的高活性中心成为可能。此外，自重构的NiFeOOH-VZn不仅可以显著降低从Ni（OH）2转化为NiOOH的脱氢能垒，还可以通过去质子化过程降低OH转化为O的速率决定步骤的自由能障碍，从而显著提升OER行为。作为概念验证，所获得的NiFeOOH-VZn催化剂仅需要10 mA cm-2时的低过电位为240 mV，并在50 mA cm-2下保持稳定120小时，优于贵金属RuO2的基准和大多数已报告的非贵金属催化剂。

这一成果以“Zn-Leaching Induced Rapid Self-Reconstruction of NiFe-Layered Double Hydroxides for Boosted Oxygen Evolution Reaction”为题发表在国际知名期刊《Small》上，并被选为封面文章。 宁波工程学院石青、Zhi Fang、太原科技大学吴志生为通讯作者。

文章信息

Automatically Aligned and Environment-Zn-Leaching Induced Rapid Self-Reconstruction of NiFe-Layered Double Hydroxides for Boosted Oxygen Evolution Reaction. Haonan Guo, Lei Zhang, Deliu Ou, Qiao Liu, Zhisheng Wu*, Weiyou Yang, Zhi Fang*, Qing Shi*. Small 2023, 2307069        https://doi.org/10.1002/smll.202307069
